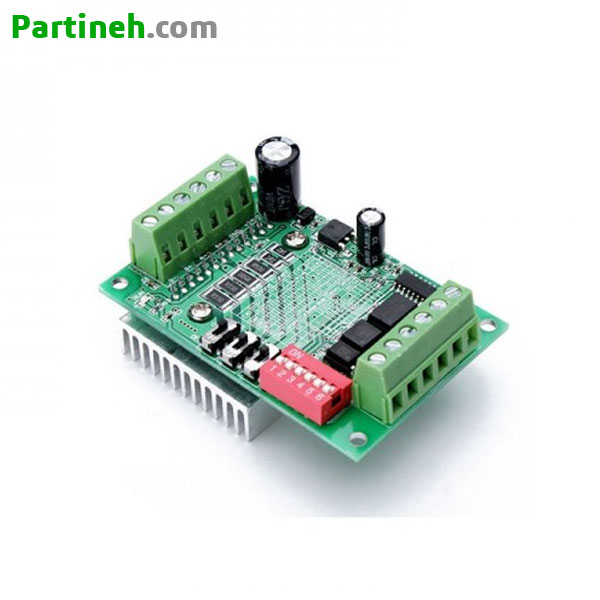

درایور استپر موتور مدل TB6560 سه آمپر

نقد و بررسی درایور استپر موتور مدل TB6560 سه آمپر

درایور استپر موتور TB6560 سه آمپر

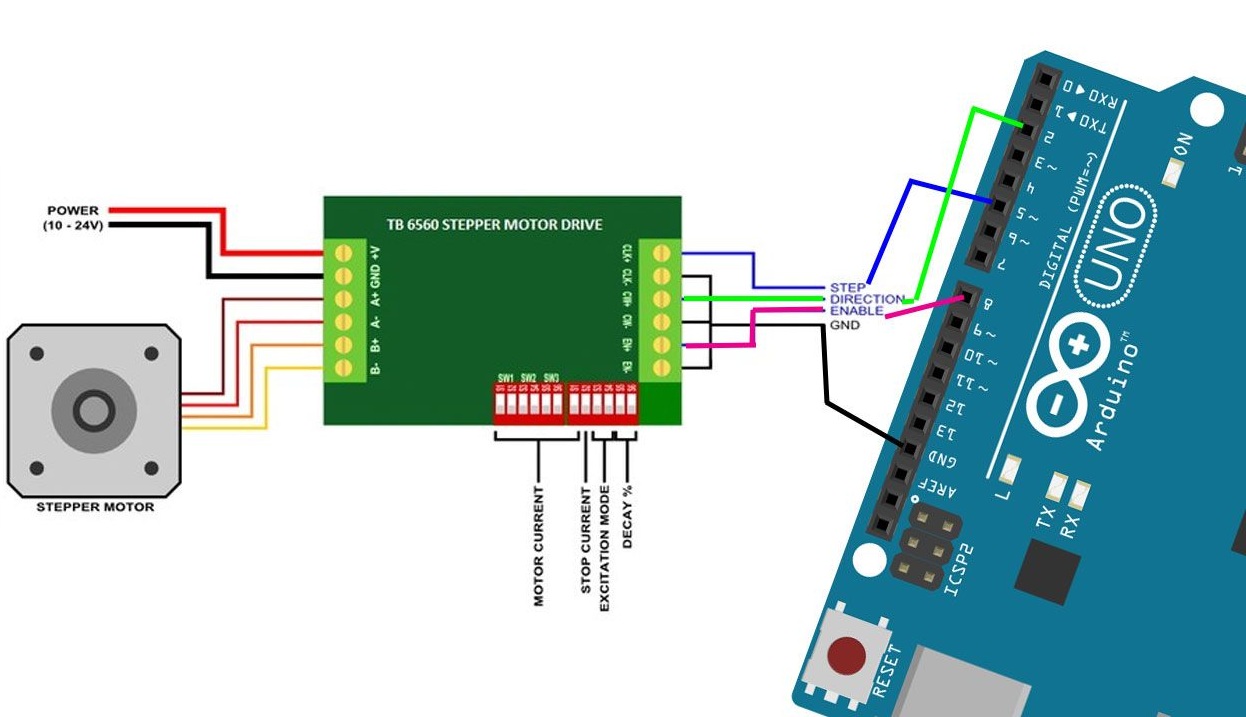

سریعترین راه برای کنترل یک استپر موتور استفاده از یک درایور مناسب است که در اینجا ما درایور استپر موتور 3 آمپر مدل TB6560 را به عنوان یکی از قابل اعتماد‌ترین درایورها معرفی می‌کنیم. این درایور مبتنی بر آی سی TB6560 است. درایور TB6560 قابلیت راه اندازی استپ موتورهای 2 یا 4 فاز در مد میکرو استپ را دارد و می توان از آن برای انواع استپر موتورها بهره برد. این درایور با انواع با Arduino و دیگر میکروکنترلرهایی است که می توانند سیگنال پالس دیجیتال 5V را تولید کنند سازگار است. درایور TB6560 دارای محدوده توان گسترده ای است. منبع تغذیه ای در رنج 10~35 VDC برای راه اندازی این درایور کافیست. درایور ۳ آمپر استپر موتور TB6560 جزو درایور های نیمه سنگین و توان بالا بوده و قابلیت تحمل جریان لحظه ای ۳٫۵ آمپر را داراست که این میزان توان برای راه اندازی اکثر استپر موتورها کافیست. با 6 عدد دیپ سوئیچ تعبیه شده بر روی این درایور این امکان وجود دارد که بر 6 حالت متفاوت تفکیک پذیری استپ، استپ کامل، نیم استپ، ¼ استپپ، 1/8 استپ، 1/8 استپ، 1/16 استپ تنظیم شود. برای دریافت نمونه کد آردوینو جهت راه اندازی اولیه به این لینک مراجعه کنید. در شکل زیر شماتیک اتصالات این درایور را مشاهده میکنید .

مشخصات محصول
